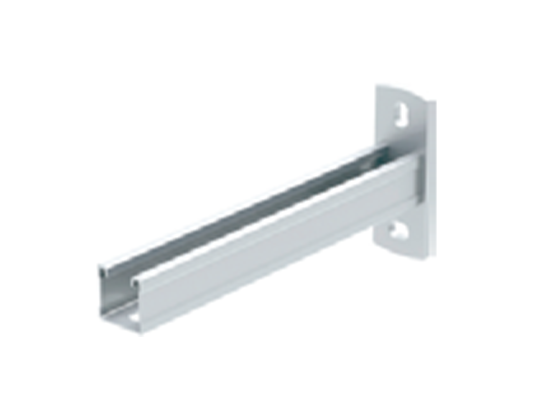

單拼托臂槽鋼
返回列表
1．C型槽鋼帶有特制凹槽，增加了C型槽鋼的抗彎能力。
2．C型槽鋼內卷邊帶有鋸齒，具有抗剪、止滑、抗沖擊等功能，并能與相關配件形成良好配合。
3．C型槽鋼表面刻有輔助標距，背面條形安裝孔，方便現場人員安裝使用。
4．表面進行外觀處理，無需后期維護，既提高產品防腐性能又美觀。
5．底座與C型槽鋼用CO，焊接滿焊，具有承受高荷載能力；橫圓孔設計，方便安裝時調節，根據實際需求選擇不同長度規格。
6．材料：Q235B碳素鋼，滿足GB／T700-2006標準。
7．表面處理：提供環氧噴涂、電鍍鋅、熱浸鍍鋅、等處理方式滿足不同需求。
備注：托臂長度大于500mm時或抵抗管道震動荷載時，建議加斜向支撐。
|
懸臂型號 |
臂長（mm） |
荷載類型1(KN)：均布 |
荷載類型2(KN)：集中力1 |
荷載類型3(N)：頂端1 |
荷載類型4(N)：中部2 |
荷載類型5(N)：中部3 |
|
KIS 21/300 |
300 |
3.15 |
0.95 |
378 |
468 |
315 |
|
KIS 21/450 |
450 |
1.00 |
0.63 |
162 |
279 |
171 |
|
KIS 41/300 |
300 |
8.85 |
2.66 |
1332 |
1323 |
882 |
|
KIS 41/450 |
450 |
3.92 |
1.76 |
882 |
882 |
585 |
|
KIS 41/600 |
600 |
2.20 |
1.32 |
558 |
657 |
441 |
|
KIS 41/1000 |
1000 |
0.52 |
0.76 |
189 |
324 |
198 |
|
KIS 52/450 |
450 |
4.79 |
2.02 |
914 |
997 |
708 |
|
KIS 52/600 |
600 |
2.64 |
1.76 |
712 |
879 |
476 |
|
KIS 72/450 |
450 |
6.36 |
2.86 |
1431 |
1431 |
954 |
|
KIS 72/600 |
600 |
3.57 |
2.14 |
1071 |
1071 |
711 |
|
KIS 21D/300 |
300 |
9.03 |
2.71 |
1359 |
1350 |
900 |
|
KIS 21D/450 |
450 |
4.00 |
1.80 |
900 |
900 |
594 |
|
KIS 21D/600 |
600 |
2.23 |
1.34 |
513 |
666 |
441 |
|
KIS41D/1000 |
1000 |
1.26 |
1.26 |
630 |
630 |
414 |
